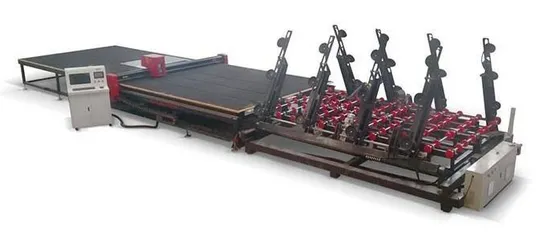

CNC 유리 절단 테이블 라인을 깨는 자동 로딩

기본정보

판매 후 서비스	30 년
대각선 정확도	≤±0.30mm/M
절단 교량 가속	≥ 3.0m/S²
선형 병렬성	≤±0.25mm/M
절삭 공구 가속	≥ 6.0m/S²
커팅 헤드 정확도	≤±0.2mm
절삭 공구 속도	≥160m/분
유리 두께	3-19mm
전송 속도	0-40m/분 (조정가능)
유리 사이클 로딩	40-90s (조정가능)
최소 유리 크기	1500*1500mm
최대 유리 크기	4200*2800mm
운송 패키지	컨테이너
사양	관습
등록 상표	토요크
기원	중국
HS 코드	8464901100
생산 능력	500000 세트

제품 설명

TYR-4228 전자동 유리 절단기 생산 라인

기계 구성:
TYR-4228 전자동 유리 로딩기TYR-4228 전자동 CNC 유리 절단기TYR-4228 에어쿠션 유리 파쇄기TYR-4228
기계 사양:
1. TYR-4228 전자동 유리 이중 암 및 단일 위치 로딩 기계1.1 장비 시스템: 메인 프레임/실행 시스템/전달 시스템/진공 흡착 시스템/기계 터닝 시스템/고압 및 저압 제어 시스템/프로그램 제어 시스템1. 2 기계 부품: 1) 회전 휠 체인: 고정밀 강화형 2) 이송 아이들러 휠: PU 3) 진공 흡입 컵: 이중 흡수 구조 4) 이송/회전 모터: 대만 CPG 모터 5) 진공 펌프: PUXU( Sino-Germany )1.3 전기 요소. 1) PLC 컨트롤러: Inovance 2) 변환기: Inovance 3) 제어 케이블: 유연성이 뛰어난 차폐 제어 케이블 4) 접촉기: Schneider 5) 공압 부품: Taiwan Airtac ,SMC1.4 기술 매개변수: 1) 최대 유리 크기: 4200*2800 최소 유리 크기: 1500*1500(왼쪽) 2) 유리 두께:3-19mm 3) 유리 로딩 주기: 40-90s(조정 가능) 4) 이송 속도: 0-40m/min(조정 가능) 5) 최대 랙 깊이: 700mm 6) 로딩 중량: 900KG 7) 한쪽 암 수량: 4개 8) 각 암의 진공 흡착 컵 수량: 3개 9) 로딩 암: 이중 암 10) 작업 위치: 단일 위치 11) 전원(설치): 380V/50HZ 12) 설치 전력: 8KW 13) 압축 공기: 0.3Mpa-0.5Mpa 14) 진공 압력: -70 ~-90Kpa 2. 기술 정보2.1 주요 소개: 자동 유리 로딩 기계 매우 견고한 프레임 구조, 안정적인 진공 정전 시 유리 낙하를 방지하기 위한 벤츄리 진공 장치를 갖춘 시스템 설계. 로딩 암은 전기 모터로 구동되었습니다. 고품질 인증 구성 요소로 장기적인 신뢰성과 손쉬운 예비 부품 가용성을 보장합니다. 모듈식 설계로 향후 더 많은 스테이션으로 업그레이드할 수 있습니다.2.2 기술 설명 1) 회전 모드: 기계식 회전, 빠른 속도, 안정적인 작동 , 로딩 유리 두께 3 ~ 19 mm. 전송 프로세스의 안전성과 신뢰성을 보장하기 위해 이중선 회전 전송 체인으로 조립됩니다. 2) 회전 각도 : 95도에서 98도까지 조절 가능합니다. 3) 랙 깊이: 특수 커넥팅 로드 개폐식 메커니즘, 흡입 컵은 150mm 앞으로 이동하고 랙 깊이는 700mm로 다양한 종류의 유리 랙을 충족할 수 있습니다. 4) 유도 시스템: 안전 작동을 보장하는 광전 센서 2세트. 5) 롤러 바: 동기식 리프트를 보장하고 유리 조각을 안전하게 분리하기 위한 특수 연결봉 개폐식 메커니즘.6) 흡입 시스템: 이중층 흡입, 강력한 흡수 도입.7) 흡입 컵 제어: 모든 컵에는 제어할 수 있는 분리된 공기 밸브가 있습니다. , 작업컵 수량을 쉽고 자유롭게 선택하세요. 8) 리프트 및 로딩 시스템: 유리가 달라붙어 손상될 경우를 대비해 로딩하기 전에 유리를 들어올립니다.9) 경보 시스템: 기계에는 경보 장치가 있으며 자체 검사 시스템과 빨간색 및 녹색 경보 버튼이 있습니다. 10) 작동 모드: 기계에는 두 가지 제어 모드(자동 및 수동)가 있습니다. 11) 작동 화면: 컬러 LCD 터치 스크린 인터페이스12) 매개변수 설정: 로딩 순서 및 유리 수량은 디지털 정보를 사용하여 자동으로 설정할 수 있습니다. 2. TYR-4228 전자동 유리 절단기2.1 기술 매개변수: 최대 유리 크기: 4200*2800 유리 두께: 3-19mm 총중량: 2.5T2.2 절단 매개변수: 선형 평행도: ≤±0.25mm/m 대각선 정확도: ≤±0.30mm/m 커팅 브리지 속도: 0-160m/min 커팅 브리지 가속도: ≥ 3.0m/s² 절삭 공구 속도: ≥160m/min 절삭 공구 가속도: ≥ 6.0m/s² 벨트 전달 속도: ≥ 40m/ 최소 커팅 헤드 정확도: ≤±0.2mm2.3 전원: 전원(설치): 380V/50HZ 설치 전원: 8KW 압축 공기: 0.6Mpa2.4 장비 성능 장비 프레임: 정확도를 보장하고 모양을 유지합니다. 절단 도구 앞치마: 절단 헤드는 360도 회전할 수 있습니다. 테이블 상판: HDF 보드 펠트: 부드럽고 정전기 방지되는 펠트 절삭유: 공압 입력 오일 자동, 절삭 및 오일 동기화 이송 시스템: 동기화된 벨트 이송 자동. 2.5 기계 부품: 테이블 상판: HDF 랙: KHK 전송 벨트: Barbieri 절단 휠: 독일 Bohle2.6 전기 부품: Microsoft Windows 인터페이스 전압: 380V/50HZ, 변압기 장착. 모터: 일본 YASKAWA 서버 모터 접근 스위치: SN 제어 카드: 이탈리아 수입(이탈리아 OPTIMA 소프트웨어와 일치) 주요 전기 부품: 일본 IDEC 계전기, 슈나이더 AC 접촉기 공기 비례 밸브: 일본 SMC2.7 소프트웨어 이탈리아 수입 절단 및 최적화 소프트웨어 최적화 소프트웨어 ERP 시스템과 일치할 수 있습니다. 절단 위치 제한 자동으로 용량 계산 2,000개 이상의 절단 형태 데이터베이스. (작동하기 쉽습니다.) AUTO CAD 도면 소프트웨어와 일치합니다. 최적화 소프트웨어는 절단 소프트웨어와 직접 사용할 수 있습니다. 자동 보정 기능으로 절단 정확도가 보장됩니다. 절단 경로 선택 기능으로 최고의 절단 속도가 보장됩니다. 절단 압력이 자동으로 빠르고 정확하게 조정됩니다. 다른 모양을 절단할 때 절단 압력을 자동으로 조정하여 절단 효과를 빠르게 보장합니다. 자동 원점 위치를 검색하고 설정할 수 있습니다. 작업 입력: 키보드 및 마우스, 중국어 또는 영어 인터페이스. 모양 스캔: 다양한 모양의 점대점 스캔 후 CAD 도면으로 전송합니다. 최적화 소프트웨어: 절단 크기를 자연스럽게 결합 및 주문하고, 최상의 절단 솔루션을 출력하고 절단 효율성을 향상시킵니다. 절단 활용률을 향상시키는 최적화 후 수동 수정. 최적화된 압력 및 속도: 패턴, 직선, 곡선, 내곡선 및 외곡선 시작점 및 끝점에 따라 가속 구간 및 제동 구간을 통해 가장 적합한 압력 및 속도를 조정할 수 있습니다. .Shape 데이터베이스: 다양한 종류의 모양에 대해 데이터베이스를 사용할 수 있습니다. Shape 최적화: 데이터베이스에서 크기 변경, 회전, 이동 및 원활하게 결합합니다. 작동 인터페이스: 중국어 또는 영어 인터페이스, 다양한 종류의 언어 지원. 드릴 위치: 드릴 위치 전치사 .커팅 헤드 보호: 기계적 보호 기능, 충돌 가능성 방지. 모양 절단: 직선, 경사선 및 모든 모양을 자동으로 절단합니다. 벨트 이동: 모터 구동 벨트를 직접 절단 유리를 파손 기계로 옮깁니다. 여행 보호: 기계 및 최대 이동 보호를 보호하기 위한 전기 이중 보호. 절단 압력 조정: 모든 절단 압력 조정은 키보드로 직접 조정할 수 있으며 수동 조작이 필요하지 않습니다.3. TYR-4228 유리 깨는 기계3.1 기술 매개변수: 테이블 상단 크기: 4200×2800mm 테이블 상단 높이: 900±30mm 공기 팬 수량: 1개(독립 스위치 제어)3.2. 주요 구성 요소 테이블 상판 표면: 섬유 및 모직 펠트 테이블 상판: HDF 바: 2pcs 수평 레벨 1pcs 수직 레벨 예비 부품 목록: Welcome to Contact Us for A Quotation!
